2차전지

당사는 이차전지, 반도체 및 OLED의 생산 장비 제조 전문 업체로서, 소재 개발 및 리사이클링 사업과 국내외 제품의 수출입을 개척하는 무역업도 함께 영위하고 있습니다.

사업영역 / 2차전지

Overview

2차전지 제조 관련 자동화 장비를 고객 요구사항를 접수하여 맞춤형으로 제작 및 납품하는 전문 자동화 장비 업체입니다.
2차 전지 뿐만 아니라, OLED/반도체/태양전지 등 여러 분야의 자동화 설비제작이 가능합니다.

실적

  • Pilot Line
    - Start Up을 위한 Lab실용 Pouch 조립 장비 (탁상형) : 전극 Punching/Stacking/초음파 Welding/Sealing/ 전해액 주입/Vacuum Sealing/Degassing.
    - Inline Type 조립 Line : Punching Machine, Stacking Machine에서 전해액 주입 및 Vacuum Sealing까지 Full Inline으로 구성
    (Stacking  Tab/Lead Tab Welding  Forming  Pouch Tab & Side Sealing  전해액 주입 & Vacuum Sealing)

  • Pouch Type 2차전지 Formation Line
    - NG Sort
    - Tray 세척장비
    - Degassing 장비
    - Hot Press 장비
    - Folding & Inspection 장비
    - Cell 포장 및 출하 Line
    - Auto Box 포장 Line

  • Lab용 간이 Pouch Type 2차전지 조립 장비
    - 탁상형 전극 Punching 설비
    - Z-Stacking 장비
    - 탁상형 초음파 Tab & Lead Tab 융착 장비
    - Forming 장비
    - 전해액 주입 & Vacuum Sealing 장비
    - Degassing 장비

  • 각형 Type 2차전지 조립 Line
    - Notching 장비 : 음극/양극
    - Inline 설비 : Stacking에서 전해액 주입 공정까지 Full Inline 설비로 구성
    (Stacking → Tab & Lead Welding (Cap) → Folding & Bending → Mylar Film Packing → Can & Cap Laser Welding → Leak Test → CT검사 → Vision 검사 → 전해액주입 → Seal Pin 삽입)
    - 2차 전해액 주입, Disk Laser Welding

POUCH TYPE

Pilot Pouch Cell 조립 Line

소형 Pouch 2차전지 Cell 조립 공정의 자동화 설비이다. 전극 Punching Machine 음극/양극 각 1set으로 구성되어 있고, Stacking, Tab & Lead Tab Welding,
Forming, Pouch Sealing, 전행액 주입 & Vacuum Sealing 장비는 Full Inline으로 구성되어 있다.

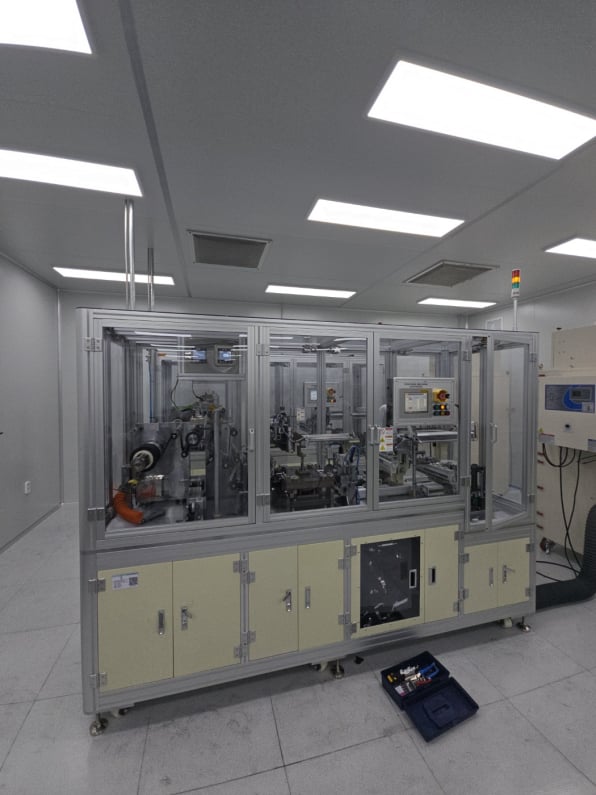

[전극 Punching Machine]

전극 Size에 맞게 금형으로 타발하는 Punching 장비

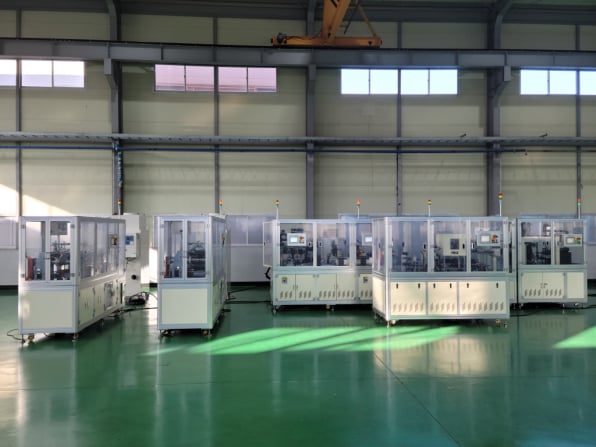

[Full Inline 조립 장비]

Stacking에서 전해액 주입까지 Full Inline 설비

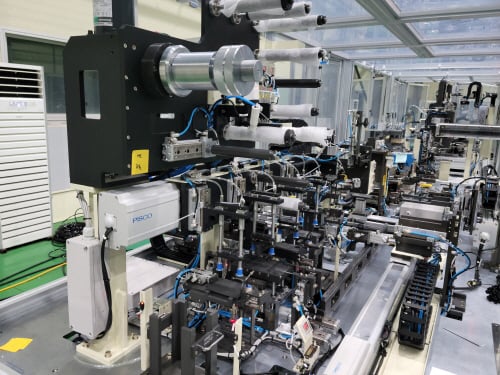

[Full Inline 장비 내부 사진]

Pouch Cell 조립장비로 Inline 설비로 구성된 장비의 내부사진

Lab실용 Pouch 조립 장비

밧데리 제조 Start업을 위한 맞춤형 최소단위의 탁상형 조립 장비로 초기 투자 비용을 최소로 하여 셀을 만들 수 있다.

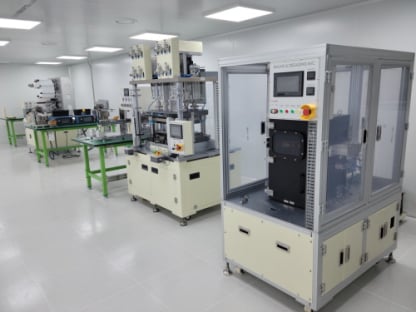

[Lab실용 Pouch 조립 Machine]

Lab실용으로 전극을 제조하기위한 최소 장비

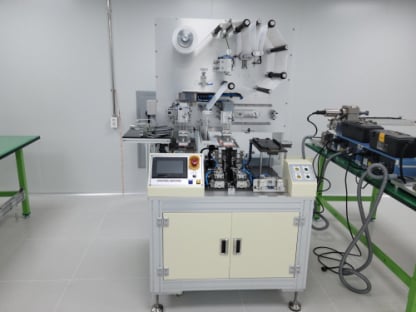

[Stacking & 초음파 Welding]

탁상형 Stacking후 초음파로 Tab Welding

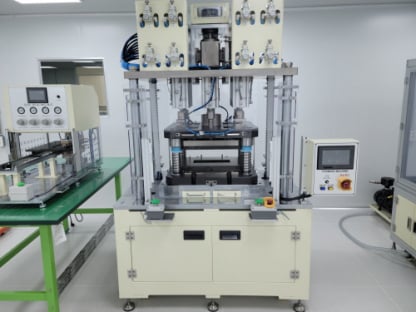

[Forming 설비]

Lab실용 단일 Forming 설비

3cpm Folding Machine

Pouch Cell의 Side Pouch 날개를 180도나 270로 Folding하는 장비이다.
작업자가 Cell을 Loading/Unloading할 수 있도록 Index Type으로 설비가 구성되어 있다.

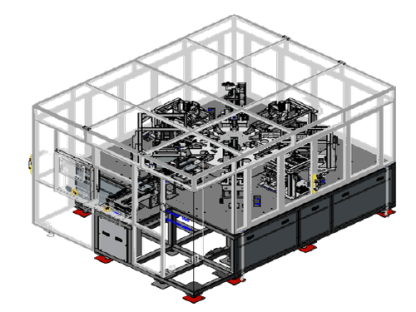

[3cpm Folding Machine]

3D 설계 이미지

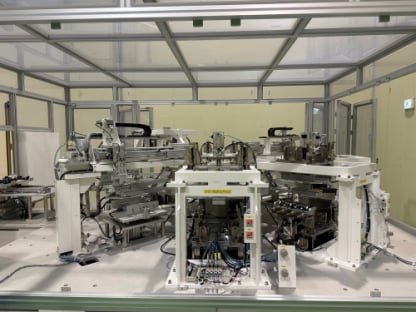

[3cpm Folding Machine]

Folding 단동 설비

[3cpm Folding Machine]

270도 Folding 설비

Pouch Cell EOL Line 설비

Pouch Cell의 후공정 설비로 Pouch Folding 설비, Cell 검사 설비, Cell 출하 Packing Line으로 구성되어 있다.

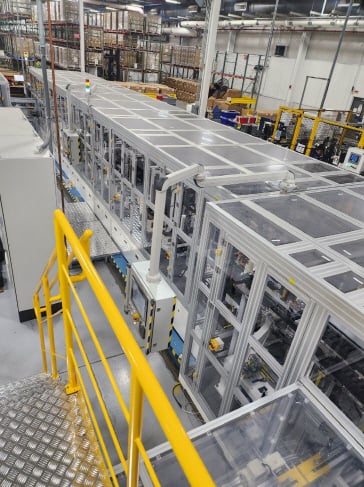

[Folding Machine]

10cpm Folding Line

[검사 Machine]

Leak Test, 두께 검사 등

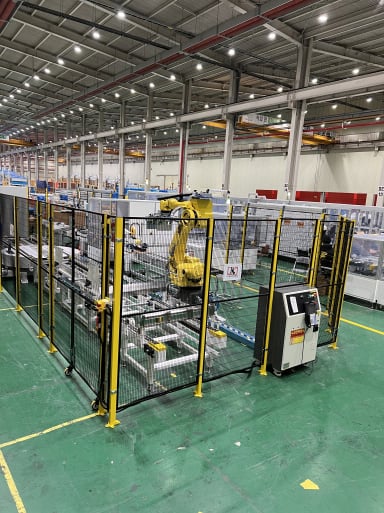

[Cell Packing Machine]

Cell을 출하하기 위한 포장 Line

Box 포장 Line

완성된 Cell이 Inner Tray에 적재되어 오면 자동으로 Side Cover 조립, Top Cover 조립하여 Band를 자동으로 묶고 Pallet을 이단으로 적재하여 최종 다시
Bading하는 공정으로 Cell을 외부로 납품시 포장하는 설비이다.
[Box 포장 Line]

출하용 Cell을 자동 포장하는 Line

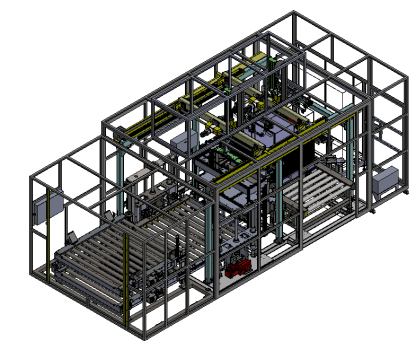

[Cover 조립 Machine]

Side Cover를 조립하는 장비

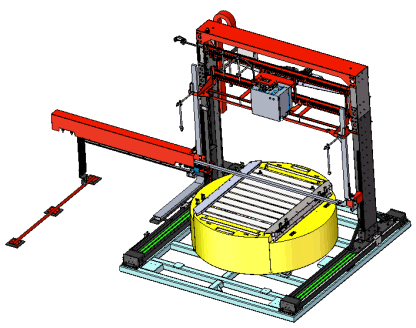

[Banding Machine]

Pallet과 화물을 Band로 고정하는 장비

각형 TYPE

Notching Machine

각형 2차전지 Cell 조립 중 전극 성형공정으로 코팅된 Reel을 공급하여 고속으로 Cell의 전극 Size의 맞게 전극을 성형하는 장비이다.
장비는 Edge Line Control, Auto Tension 장치, 고속 금형 타발, Vision 검사 장치, NG 배출, 양품 Magazine 적재로 구성되어 있다.

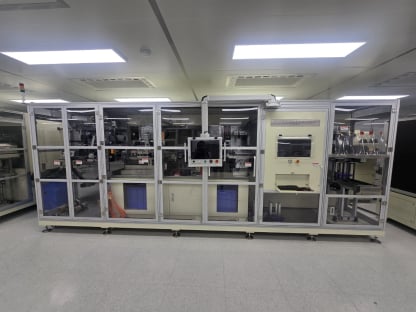

[전극 Notching Machine]

음극/양극 각 1대 구성

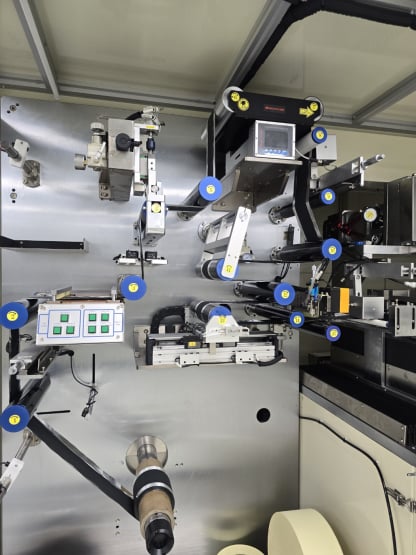

[Notching 장비 구성]

Unwinding, Mold 금형 사진

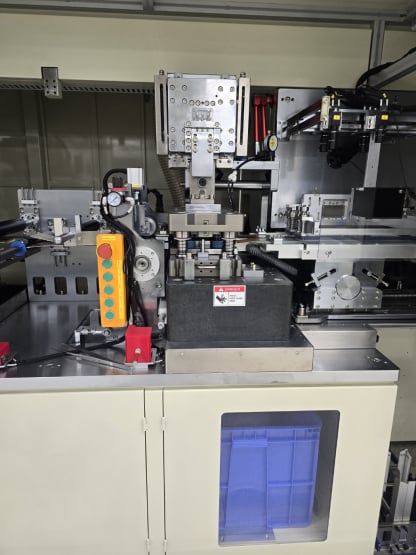

[Notching 장비 구성]

R Cutting, 전극 Vision 검사, Magazine 적재

각형 전지 Cell 조립 Line

각형 2차전지 Cell 조립 공정의 자동화 설비이다. 전극 No Machine 음극/양극 각 1set으로 구성되어 있고, Stacking, Tab & Lead Tab Welding, Insulator 삽입,
Mylar Film Packing, Can & Cap 삽입 및 Laser Welding, Leak Test, CT 검사, Vision 외관 검사, 전해액 주입 장비는 Full Inline으로 구성되어 있고, 충방전 공정 후 2차 전해액 주입 및 Disk Final Welding 설비로 구성되어 있다.

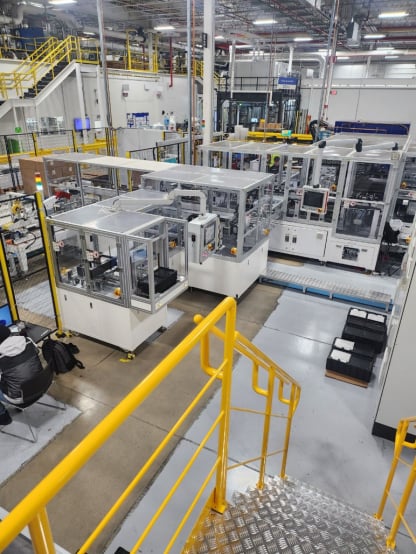

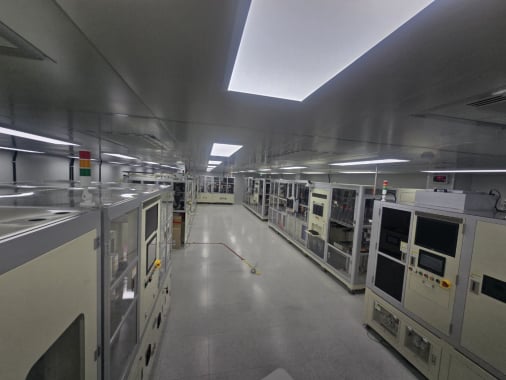

[각형전지 조립 전체 Line]

Notching, 조립 Inline설비, Final Disk Welding 설비

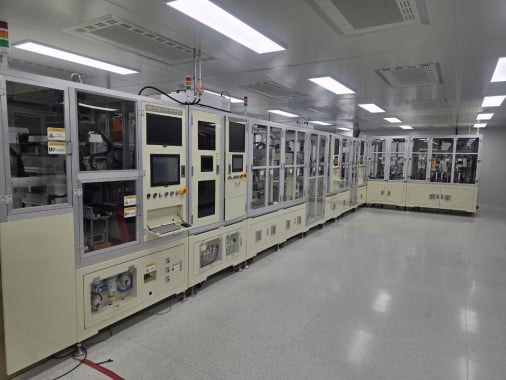

[각형전지 조립 Inline]

Stacking에서 CT검사 및 전해액 주입까지 Full Inline

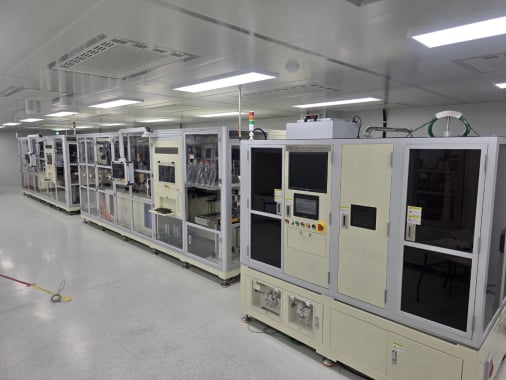

[각형 조립 장비]

음극/양극 Notching 장비, Disk Laser Final Welding
장비

Accessory

이차전치 제조 공정에 필요한 전극 보관함, Reel 대차, 가압 Tray등 Accessory을 고객사 요구사항에 맞게 맞춤형으로 제작 가능합니다.

[Aging Rack & 대차]

Cell Aging Rack 및 Rack용 Tray 대차

[기재 Roll 대차]

기재 Roll을 Coater 설비 등에 안착하기 위한 대차

[전극 Reel 대차]

전극 Reel 대차

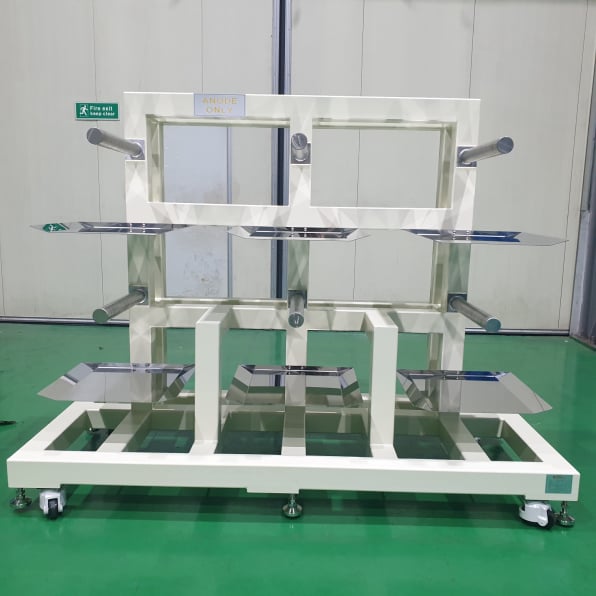

[전극 거취대]

전극 Roll을 대량 거취할 수 있는 거취대

[전극보관 및 이송용 대차]

전극 Roll을 보관하는 보관함 및 이송 대차

[가압 Tray]

이차전지을 가압시켜서 물류이송가능한 Tray
